HVWS System Explained: Transformer Fire में एक Design गलती पूरी Substation जला सकती है।

HVWS System क्या होता है?

HVWS system यानी High Velocity Water Spray System — एक ऐसा fire protection system जो सामान्य पानी की धार से अलग high speed और controlled spray के ज़रिए आग पर काम करता है।

यह system इस सोच पर आधारित नहीं होता कि “आग को भिगो दो”, बल्कि इस principle पर काम करता है कि आग को sustain होने से पहले ही तोड़ दिया जाए।

HVWS system का simple Hindi explanation

HVWS system में पानी को बहुत तेज़ velocity से fine spray के रूप में discharge किया जाता है, ताकि वह:

• 🔥 आग की heat को तेजी से cool करे
• 💨 flame के आसपास oxygen की मात्रा कम करे
• 🛢️ burning oil या hot surface को दोबारा ignite होने से रोके

यानी HVWS system सिर्फ आग बुझाने की कोशिश नहीं करता — वह fire triangle को सीधे break करता है।

High Velocity Water Spray = Cooling + Oxygen Displacement

HVWS system की सबसे बड़ी ताकत होती है:

• ⚡ Rapid cooling – flame की temperature तुरंत गिरती है
• 🌫️ Fine spray cloud – flame के आसपास oxygen reduce होती है

इस वजह से HVWS system oil fire जैसे high-risk scenarios में normal water spray से कहीं ज़्यादा effective होता है।

HVWS vs normal water spray

Normal water spray में:

• पानी की droplets बड़ी होती हैं
• Cooling slow होती है
• Oil fire में re-ignition का risk बना रहता है

जबकि HVWS system में:

• Fine droplets high speed से impact करती हैं
• Heat removal बहुत तेज़ होता है
• Fire दोबारा फैलने से पहले ही control में आ जाता है

HVWS system कहाँ use किया जाता है?

HVWS system उन जगहों पर लगाया जाता है जहाँ:

• 🔥 High heat generation होती है
• 🛢️ Oil या flammable liquid मौजूद होता है
• ⚙️ Equipment critical और costly होता है

Typical applications:

• ⚡ Power transformers
• 🌀 Turbines और generator areas
• 🛢️ Oil-filled electrical equipment

HVWS बनाम MVWS – असली फर्क

Transformer और oil-filled equipment की fire protection में सबसे ज़्यादा confusion HVWS (High Velocity Water Spray) और MVWS (Medium Velocity Water Spray) को लेकर होता है।

दोनों systems देखने में एक जैसे लग सकते हैं, लेकिन आग पर नियंत्रण, दोबारा आग लगने का खतरा और fire audit acceptance में इनका फर्क बहुत बड़ा होता है।

इसी कारण oil-filled transformer fires में HVWS सिस्टम को प्राथमिक समाधान माना जाता है, जबकि MVWS कई मामलों में सीमित या conditional solution रहता है।

Fire audit के दौरान HVWS और MVWS का चयन अक्सर approval या objection का निर्णायक कारण बनता है — जिसे आप यहाँ विस्तार से समझ सकते हैं:

IS 2190:2024 Fire Audit Checklist – Water Spray System Expectations

Transformer Fire में HVWS System क्यों Critical होता है?

Transformer fires सामान्य electrical आग जैसी नहीं होतीं। यहाँ problem सिर्फ flame नहीं, गरम transformer oil, उसका फैलाव और vapour ignition होती है — जो आग को कुछ ही seconds में uncontrollable बना सकती है।

Transformer oil का behavior: Pool fire और Spray fire

Transformer oil leak होने पर दो तरह की आग बन सकती है:

Pool fire: जब तेल नीचे जमा होकर जलता है। यह आग लगातार heat देती है और structure को कमजोर करती है।

Spray fire: जब pressurized oil pipe या bushing से तेल spray की तरह बाहर आता है। यह आग हवा में फैलती है और आसपास के equipment को तुरंत पकड़ लेती है।

यही कारण है कि transformer fire में sirf flame बुझाना नहीं, heat और vapour formation को एक साथ control करना जरूरी होता है।

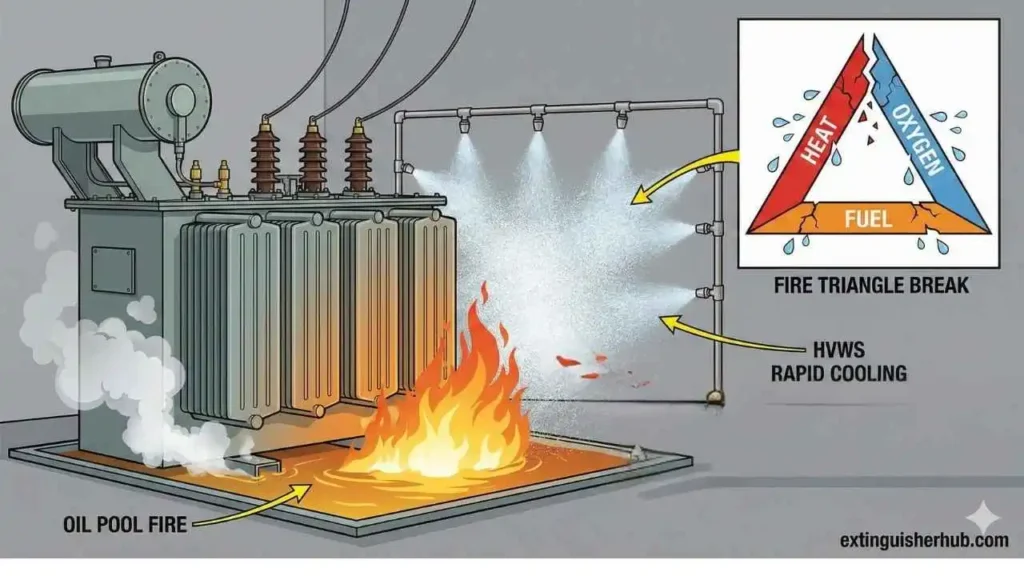

Fire triangle कैसे टूटता है

हर आग तीन चीज़ों से चलती है — Heat, Fuel और Oxygen।

Transformer fire में fuel (oil) लगातार available रहता है, इसलिए सबसे effective तरीका होता है:

• Heat को तेजी से नीचे लाना
• Flame zone से oxygen को disturb करना

High velocity water spray तेज़ गति से heat absorb करता है और fine droplets की वजह से flame के आसपास की oxygen concentration को भी disturb करता है।

Rapid cooling बनाम flame propagation

Transformer oil आग में सबसे बड़ा खतरा होता है — re-ignition।

अगर cooling slow हुई, तो oil का temperature फिर से बढ़ जाता है और आग दोबारा शुरू हो जाती है।

High velocity spray oil surface को तेजी से ठंडा करता है, जिससे:

• Oil vapour बनना कम होता है
• Flame sustain नहीं कर पाती
• दोबारा आग लगने का risk घटता है

Transformer fires में MVWS अक्सर क्यों fail होता है

Medium velocity systems में पानी की बूंदें बड़ी होती हैं और spray force कम होता है।

इसका असर यह होता है कि:

• Cooling धीमी होती है
• Spray flame zone तक effectively नहीं पहुँच पाता
• Oil spray fire control नहीं हो पाता

इसी वजह से कई fire audits में oil-filled transformer के लिए MVWS को conditionally acceptable माना जाता है।

Fire audit expectation को detail में समझने के लिए आप यह checklist देख सकते हैं:

IS 2190:2024 Fire Audit Checklist – Transformer Fire Protection

HVWS System का Flow कैसे काम करता है?

High Velocity Water Spray system किसी एक valve या pump से नहीं, पूरी sequence से काम करता है।

Transformer fire control में अगर इस sequence का एक भी step fail हुआ, तो system physically मौजूद होने के बावजूद fire control illusion बन जाता है।

Detection → Deluge Valve → Spray Activation

HVWS system का working flow तीन critical stages में चलता है:

1️⃣ Detection:
Heat या flame detector transformer oil fire को sense करता है। Detection delay का मतलब है — आग को बढ़ने का free time।

2️⃣ Deluge Valve Operation:
Signal मिलते ही deluge valve open होता है और pressurized water spray network में release होता है।

3️⃣ Spray Activation:
High velocity nozzles fine water droplets को तेज़ speed से fire zone पर फेंकते हैं, जिससे rapid cooling शुरू होती है।

Nozzle overlap और spray angle क्यों critical है

Ground reality यह है कि HVWS system fail होने का सबसे common reason pump नहीं, nozzle layout होता है।

अगर spray:

• Transformer bushings को cover नहीं कर रही
• Oil pool area में overlap नहीं बना रही
• Flame zone को miss कर रही

तो water discharge होते हुए भी आग control नहीं होती।

Correct spray angle और nozzle overlap fire triangle को तोड़ने के लिए actual working condition बनाते हैं।

Drainage और runoff control क्यों ignore नहीं किया जा सकता

HVWS system का काम spray discharge पर खत्म नहीं होता।

अगर drainage inadequate है:

• Water + oil collect हो जाता है
• Pool fire दोबारा ignite हो सकता है
• Structural foundation कमजोर हो जाती है

इसीलिए oil pit, slope और runoff path HVWS design का integral हिस्सा माने जाते हैं।

Common HVWS Design Mistakes (Silent Killers)

HVWS system से जुड़ा सबसे खतरनाक सच यह है कि — यह fail होने पर भी तुरंत दिखता नहीं।

Fire audit reports और transformer fire investigations में बार-बार यह देखा गया है कि system installed होता है, protection नहीं। यही कारण है कि HVWS design को Fire Audit Checklist में high-risk observation माना जाता है।

Wrong nozzle spacing

Nozzles बहुत दूर-दूर लगाए जाने पर spray overlap नहीं बनता।

• Oil pool area पूरी तरह cover नहीं होता
• Fire pockets spray से बाहर रह जाते हैं
• Re-ignition का risk कई गुना बढ़ जाता है

Incorrect spray angle

HVWS nozzle का angle अगर flame zone और bushing area पर aligned नहीं है, तो high velocity spray भी fire को bypass कर देता है।

यह गलती अक्सर substation layout और oil fire behavior को properly समझे बिना design करने से होती है।

Pump pressure mismatch

HVWS system के लिए pressure सिर्फ available होना काफी नहीं है — hydraulically calculated pressure मिलना जरूरी है।

Low pressure होने पर:

• Droplet size बड़ा हो जाता है
• Velocity कम हो जाती है
• Rapid cooling effect fail हो जाता है

Inadequate drainage

Drainage को ignore करना HVWS design की सबसे underestimated गलती है।

Transformer oil + discharge water अगर pit में जमा हो गया:

• Secondary pool fire बनता है
• Foundation damage होता है
• Fire दोबारा ignite हो सकता है

इसी वजह से international fire protection guidance oil hazards के लिए proper runoff और drainage को mandatory मानती है, जैसा कि NFPA fire protection standards में भी स्पष्ट किया गया है।

Deluge valve delay

Detection signal के बाद deluge valve अगर seconds में open नहीं हुआ, तो HVWS system का पूरा logic collapse हो जाता है।

Transformer fire में पहले 30–60 seconds सबसे critical होते हैं — और delay यहीं disaster बनता है।

HVWS System Fail क्यों होता है, जबकि Installed होता है?

Fire incidents की सबसे कड़वी सच्चाई यह है कि — system लगा होना और system काम करना दो अलग-अलग बातें हैं।

Ground level inspections और post-incident reviews में बार-बार यह देखा गया है कि installation के बावजूद actual fire के समय protection deliver नहीं होती।

इस failure के पीछे कारण equipment नहीं, thinking gap होता है।

Design ≠ Installation ≠ Performance

अधिकतर sites पर design approval के बाद यह मान लिया जाता है कि अब fire protection assured है।

• Design drawing सही है
• System install हो गया है
• Testing report signed है

लेकिन real fire में performance depend करती है:

• Actual fire geometry पर
• Heat release rate पर
• Oil spray / pool behaviour पर

यहीं पर paper compliance और ground reality के बीच gap खुलता है।

Testing vs Real Fire का फर्क

Routine testing में:

• No flame load होता है
• No radiant heat होता है
• No panic condition होती है

लेकिन actual fire में:

• Heat spray pattern distort करता है
• Wind + convection effect आता है
• Fire dynamic होता है, static नहीं

यही वजह है कि test pass होने वाला system fire में underperform कर जाता है।

Maintenance neglect

System install होने के बाद maintenance को सबसे पहले compromise किया जाता है।

• Nozzle clogging unnoticed रहती है
• Valve sluggish response develop करता है
• Pump performance gradually drop होती है

Fire के दिन यही छोटी-छोटी बातें system को silent failure में बदल देती हैं।

Human assumption failures

सबसे dangerous failure machine का नहीं, insaan की assumption का होता है।

• “System लगा है, fire control हो जाएगा”
• “पिछली testing में ठीक चला था”
• “इतनी बड़ी fire नहीं आएगी”

Fire accident में यही assumptions reaction delay और wrong decisions बन जाती हैं।

Fire Audit में HVWS System क्यों Objection बनता है?

Fire audit के दौरान HVWS System को लेकर सबसे बड़ा misconception यह होता है कि — “System लगा है, तो audit clear हो जाएगा”।

Reality यह है कि fire auditor installation नहीं, effective fire control capability देखता है।

Auditor क्या check करता है

Fire officer और third-party auditor HVWS System का evaluation drawing नहीं, risk coverage logic के आधार पर करते हैं:

• Transformer bushings और oil pit की spray coverage
• Spray density और operating pressure
• Nozzle का K-factor hazard के अनुसार है या नहीं
• Deluge valve का response time (detection से discharge तक)

Auditor यह मानकर नहीं चलता कि fire केवल pool में लगेगी — वह worst-case scenario assume करता है।

Common Audit Objections

Actual fire audits में बार-बार यह objections record होते हैं:

• “Spray not covering critical area”
• “Oil pit fire not controlled”
• “HVWS installed but ineffective”

इन objections का मतलब यह नहीं होता कि system absent है — बल्कि यह signal होता है कि design fire behaviour के अनुरूप नहीं है।

इसी reason से HVWS System कई sites पर audit में conditionally accepted या objection-with-remarks बन जाता है।

Fire audit expectation और water spray system से जुड़ी authority guidance को समझने के लिए यह checklist reference के रूप में helpful है:

IS 2190:2024 Fire Audit Checklist – Water Spray & HVWS Expectations

Real Incident Learnings

Textbook knowledge और real fire incident के बीच सबसे बड़ा फर्क यह होता है कि — fire drawing के हिसाब से नहीं, behaviour के हिसाब से फैलती है।

नीचे दिए गए cases standards से नहीं, ground-level fire audits और incident reviews से निकले हैं।

🔥 Incident 1: Transformer Fire Case

मेरे एक fire audit के दौरान एक power transformer yard में HVWS system installed था — drawing और paperwork पूरी तरह compliant दिख रहे थे।

लेकिन site inspection में यह सामने आया कि:

• HVWS nozzles का orientation transformer bushings की तरफ नहीं था
• Spray overlap critical hot zones तक पहुँच ही नहीं रहा था

Actual fire incident के दौरान initial flame knockdown तो हुआ, लेकिन कुछ ही minutes में re-ignition हो गई।

Result:

• Oil pit fire दोबारा active हुई
• Transformer insulation damage हुआ
• Asset loss avoidable था, लेकिन design error की वजह से हुआ

🔥 Incident 2: Oil Spray Fire

एक दूसरे case में HVWS system physically present था, लेकिन deluge valve activation delay critical साबित हुई।

Fire scenario में:

• Oil spray leak हुआ
• Detection signal आया, लेकिन HVWS discharge late हुआ

इस delay में:

• Manual firefighting intervention करनी पड़ी
• Fire zone beyond designed control area चला गया

Fire controlled तो हुआ, लेकिन damage escalation system effectiveness नहीं, human response पर dependent हो गया।

HVWS System कब MVWS से बेहतर नहीं होता?

Fire protection में हर जगह एक ही solution fit नहीं होता। यह मान लेना कि HVWS system हर situation में best है — खुद में एक dangerous assumption है।

Ground reality यह है कि कुछ scenarios में MVWS system ज़्यादा practical और effective साबित होता है।

• Small indoor hazards:
  छोटे enclosed rooms या limited fire load वाले areas में HVWS का high velocity spray overkill बन सकता है, जहाँ MVWS controlled spray sufficient होता है।
• Non-oil fire risks:
  जहाँ fire oil-based नहीं है (जैसे solid combustibles या electrical enclosures), वहाँ HVWS का core advantage effectively utilise नहीं हो पाता।
• Poor drainage zones:
  जिन areas में proper drainage नहीं है, वहाँ HVWS discharge water accumulation, flooding और secondary damage create कर सकता है।
• Overdesign mistakes:
  कई projects में HVWS सिर्फ “high-risk दिखाने” के लिए लगाया जाता है — बिना hazard geometry समझे। यह overdesign safety नहीं, future audit objection बन जाता है।

इसलिए सही approach यह नहीं है कि HVWS या MVWS में कौन better है, बल्कि यह है कि —

कौन-सा system किस risk के लिए सही है।

Fire Safety & Hazardous Area Classification में HVWS का Role

High-risk industrial zones में HVWS system सिर्फ fire extinguishing equipment नहीं माना जाता, बल्कि यह hazard geometry के अनुसार चुना गया fire protection measure होता है।

Fire safety standards का focus यही होता है कि fire किस तरह फैलेगी, ना कि सिर्फ यह कि आग लगेगी या नहीं।

Oil hazard geometry क्यों matter करती है

Oil-based hazards में fire behavior surface area, leakage pattern और spray direction पर depend करता है।

• Transformer oil leakage → नीचे pool fire बनाता है
• Pressurised oil release → spray fire create करता है
• Hot surface contact → ignition probability बढ़ाता है

HVWS system को इसी geometry को ध्यान में रखकर design किया जाता है, ताकि oil pool और oil spray — दोनों conditions में fire triangle जल्दी break हो सके।

Spray fire vs pool fire – HVWS क्यों effective है

Pool fire में सिर्फ surface cooling काफी नहीं होता, जबकि spray fire में flame momentum और oxygen mixing बड़ा issue बनता है।

HVWS system:

• High velocity droplets से flame को disturb करता है
• Rapid cooling से ignition source weaken करता है
• Water mist effect से local oxygen availability reduce करता है

इसी वजह से transformer yards, oil-filled equipment और turbine zones जैसे high-risk classified areas में HVWS को preferred माना जाता है।

Why HVWS suits high-risk zones

Hazardous area classification में जहाँ:

• High fire load हो
• Ignition sources multiple हों
• Fire escalation rapid हो सकती हो

वहाँ HVWS system fast-acting और geometry-based protection provide करता है — जो conventional water spray systems से काफी अलग और effective है।

Compliance logic (NFPA / BIS reference context)

International standards जैसे NFPA 15 और Indian practices (BIS guidance) यह साफ़ बताते हैं कि:

• Oil fire protection design hazard-specific होना चाहिए
• Water spray density और velocity risk-based होनी चाहिए
• System selection सिर्फ “water availability” पर नहीं, fire behavior पर हो

इसी compliance logic के कारण fire audits में HVWS system को तब ही accept किया जाता है जब उसका design hazard classification से justify हो।

Fire Safety & Hazardous Area Classification में HVWS का Role

High-risk industrial zones में HVWS system सिर्फ fire extinguishing equipment नहीं होता, बल्कि यह hazardous area classification के अनुसार चुना गया fire protection solution होता है।

Fire safety standards का focus सिर्फ “आग लगेगी या नहीं” पर नहीं, बल्कि इस बात पर होता है कि आग किस geometry में और कितनी तेजी से फैलेगी।

Oil hazard geometry क्यों critical है

Oil-based hazards में fire behaviour leakage pattern, oil quantity और surface temperature पर depend करता है।

• Transformer oil leakage → नीचे pool fire बनाता है
• Pressurised oil release → spray fire create करता है
• Hot surfaces → ignition probability कई गुना बढ़ा देते हैं

HVWS system को इसी hazard geometry को ध्यान में रखकर design किया जाता है, ताकि pool fire और spray fire — दोनों स्थितियों में fire triangle जल्दी break हो सके।

Spray fire vs pool fire – HVWS क्यों effective है

Pool fire में surface cooling महत्वपूर्ण होती है, जबकि spray fire में flame momentum और oxygen mixing सबसे बड़ा challenge बनते हैं।

• High velocity droplets flame को disrupt करते हैं
• Rapid cooling ignition source को weaken करता है
• Water mist effect से local oxygen availability reduce होती है

इसी वजह से transformer yards और oil-filled equipment zones में HVWS system को risk-based preferred solution माना जाता है।

Compliance logic (NFPA / BIS reference context)

International standard NFPA 15 oil hazard protection के लिए water spray system को hazard-specific design के रूप में define करता है — जहाँ spray density, velocity और coverage fire behaviour के अनुसार तय होती है।

Indian fire safety practice में (IS 2190 और related BIS guidelines के संदर्भ में) यह स्पष्ट expectation रहती है कि oil fire protection systems hazard classification और fire geometry के अनुसार justified हों।

NFPA 15 का official overview यहाँ available है:

NFPA 15 – Water Spray Fixed Systems for Fire Protection

Fire audit के दौरान HVWS system तभी acceptable माना जाता है जब उसका design hazardous area classification और standard logic से justify हो।

Expert Verdict – HVWS System Fire Fighting नहीं, Decision है

Transformer fire protection में सबसे खतरनाक गलती यह मान लेना है कि — “System लगा दिया, अब आग control में है”।

Reality यह है कि HVWS system equipment नहीं, एक engineering decision होता है।

एक wrong assumption — nozzle angle, spray density या response time को लेकर — पूरे substation को blackout और permanent asset loss की तरफ धकेल सकती है।

सही fire protection का मतलब है —

Equipment list नहीं,
Hazard understanding नहीं,
Compliance tick-box नहीं,
बल्कि risk-based design thinking।
