सोचिए — फायर पंप सही काम कर रहा है, प्रेशर गेज सामान्य दिखा रहा है, फिर भी आग अपेक्षित गति से कंट्रोल क्यों नहीं हो रही?
ऐसी स्थिति में समस्या अक्सर पंप या पाइपलाइन में नहीं होती, बल्कि गलत fire fighting nozzle के चयन में छिपी होती है।
Fire fighting nozzle केवल पानी बाहर निकालने का उपकरण नहीं है — यही पानी के प्रवाह को प्रभावी वेग, बेहतर reach और अधिक cooling क्षमता में बदलता है।
इस गाइड में हम समझेंगे nozzle के types, working principle, K-factor calculation, recoil pressure और सही selection process।
सही nozzle चयन न होने पर पूरा fire protection system अपनी वास्तविक क्षमता तक नहीं पहुँच पाता।
Fire Fighting Nozzle क्या है और यह कैसे काम करता है?
Nozzle का मूल उद्देश्य
Fire fighting nozzle हाइड्रेंट या होज़ लाइन के अंतिम सिरे पर लगा वह उपकरण है जो पानी के flow को नियंत्रित और निर्देशित करता है।
- Flow को velocity में बदलना: Nozzle पानी के दबाव (pressure) को तेज़ वेग (velocity) में बदलता है, जिससे पानी दूर तक प्रभावी रूप से पहुंच सके।
- Reach और penetration बढ़ाना: Solid stream या jet pattern आग की गहराई तक प्रवेश करता है, जिससे अंदर छिपी हुई गर्मी (hidden heat) को नियंत्रित किया जा सके।
- Heat absorption (Cooling) improve करना: Spray या fog pattern पानी की सतह क्षेत्र (surface area) बढ़ाता है, जिससे heat absorption और cooling क्षमता अधिक प्रभावी हो जाती है।
Fire Fighting Nozzle के मुख्य भाग
एक सामान्य fire fighting nozzle निम्न मुख्य हिस्सों से मिलकर बना होता है:
- Coupling: Hose या hydrant outlet से nozzle को जोड़ने वाला भाग।
- Body: Nozzle का मुख्य ढांचा जो पानी के प्रवाह को दिशा देता है।
- Orifice / Tip: वह छिद्र (opening) जहाँ से पानी बाहर निकलता है — यही flow rate और spray pattern को प्रभावित करता है।
- Control Handle: पानी के discharge को शुरू, बंद या adjust करने के लिए उपयोग किया जाता है।
इन सभी भागों का सही समन्वय (coordination) nozzle की performance, flow efficiency और operator safety पर सीधा प्रभाव डालता है।
Fire Fighting Nozzle के 5 मुख्य प्रकार
1️⃣ Branch Pipe (Jet / Solid Stream Nozzle)
Branch Pipe industrial hydrant systems में सबसे पारंपरिक और व्यापक रूप से उपयोग किया जाने वाला nozzle है। भारत में branch pipe की dimensions, material specification और performance requirements IS 903 – Branch Pipe Standard (India) के अनुसार निर्धारित की जाती हैं। अधिक जानकारी के लिए Bureau of Indian Standards (BIS) की आधिकारिक वेबसाइट देखी जा सकती है: BIS Official Website
- Long reach: लंबी दूरी तक सीधा और शक्तिशाली जल प्रवाह।
- Deep penetration: आग के भीतर गहराई तक प्रवेश कर hidden heat को नियंत्रित करता है।
- Industrial hydrant use: Fire Hydrant System में सामान्य उपयोग।
2️⃣ Fog Nozzle
- Spray pattern: पानी को छोटे कणों में फैलाकर wide coverage देता है।
- Cooling + smoke control: तेजी से cooling करता है और धुएं को नियंत्रित करने में मदद करता है।
3️⃣ Combination (Adjustable) Nozzle
- Jet से fog तक adjustment: ऑपरेटर आवश्यकता अनुसार stream pattern बदल सकता है।
- Most versatile: विभिन्न प्रकार की आग और परिस्थितियों में उपयोगी।
4️⃣ Foam Nozzle
- Flammable liquid fires: ज्वलनशील तरल पदार्थों की आग के लिए विशेष रूप से डिजाइन।
- Class B application: पेट्रोल, डीज़ल और केमिकल स्टोरेज क्षेत्रों में उपयोग।
5️⃣ Monitor / Revolving Nozzle
- High flow discharge: अत्यधिक मात्रा में पानी या फोम का प्रवाह।
- Tank farms / warehouses: बड़े औद्योगिक और टैंक फार्म क्षेत्रों में उपयोग।
| Type | Flow Range (LPM) | Pressure (Bar) | Best Use | Manpower Required |
|---|---|---|---|---|
| Branch Pipe | 200 – 600 | 4 – 7 | Industrial hydrant, deep fire penetration | 1–2 persons |
| Fog Nozzle | 150 – 500 | 4 – 6 | Cooling, smoke control, structure fires | 1–2 persons |
| Combination Nozzle | 200 – 700 | 4 – 7 | Multi-purpose firefighting | 2 persons recommended |
| Foam Nozzle | 250 – 800 | 5 – 8 | Class B liquid fires | 2–3 persons |
| Monitor Nozzle | 800 – 3000+ | 6 – 10 | Tank farms, warehouses, large fires | Ground mounted / Fixed |
सही nozzle का चयन आग के प्रकार, उपलब्ध pressure और required flow rate पर निर्भर करता है। Standard compliance और practical field condition दोनों का संतुलन आवश्यक है।
Technical Core – K-Factor, Pressure और Flow Rate

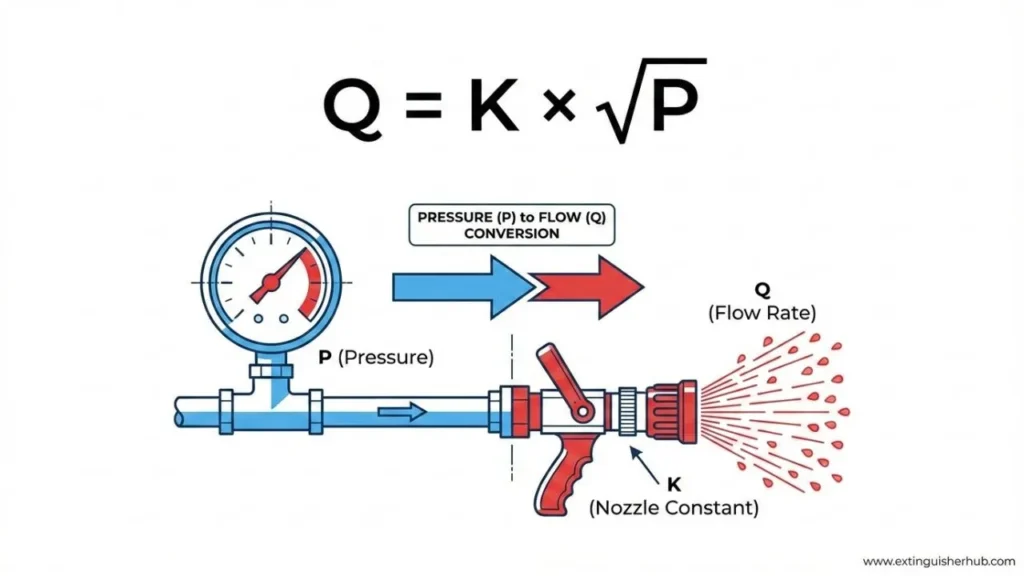

K-Factor क्या है?
K-Factor nozzle की discharge क्षमता को दर्शाने वाला एक महत्वपूर्ण hydraulic parameter है। यह निर्धारित करता है कि निश्चित pressure पर nozzle कितना flow (LPM) देगा।
Nozzle performance parameters जैसे discharge pattern, flow stability और reaction force NFPA 1964 – Standard for Spray Nozzles जैसे अंतरराष्ट्रीय standards में define किए गए हैं।
प्रैक्टिकल डिजाइन में K-Factor, rated pressure और discharge curve हमेशा manufacturer technical datasheet से verify करना चाहिए। Datasheet में nozzle की वास्तविक performance limits, flow chart और operating range स्पष्ट रूप से दिए होते हैं।
Where:
Q = Flow (LPM)
P = Pressure (Bar)
सही K-Factor का चयन आवश्यक है ताकि pump capacity, hose friction loss और nozzle discharge एक balanced hydraulic system बनाएं।
Worked Example (Step-by-Step Calculation)
Example: 12mm nozzle
Pressure: 7 bar
Assumed K-Factor: 57
√7 ≈ 2.64
इसका अर्थ है कि 7 bar pressure पर यह nozzle लगभग 150 LPM discharge करेगा। वास्तविक field condition में final value manufacturer performance chart से cross-check करना चाहिए।
Pressure Loss और Hose Friction
Nozzle pressure हमेशा pump discharge pressure के बराबर नहीं होता। Hose friction loss, elevation difference और fittings pressure drop को प्रभावित करते हैं।
Field practice में actual flow test करना बेहतर approach है, क्योंकि theoretical calculation और real-world condition में अंतर हो सकता है।
✔ Hydraulic balance सही नहीं हुआ तो ✔ Reaction force बढ़ेगा ✔ Fire control efficiency घटेगी ✔ Operator safety प्रभावित होगी

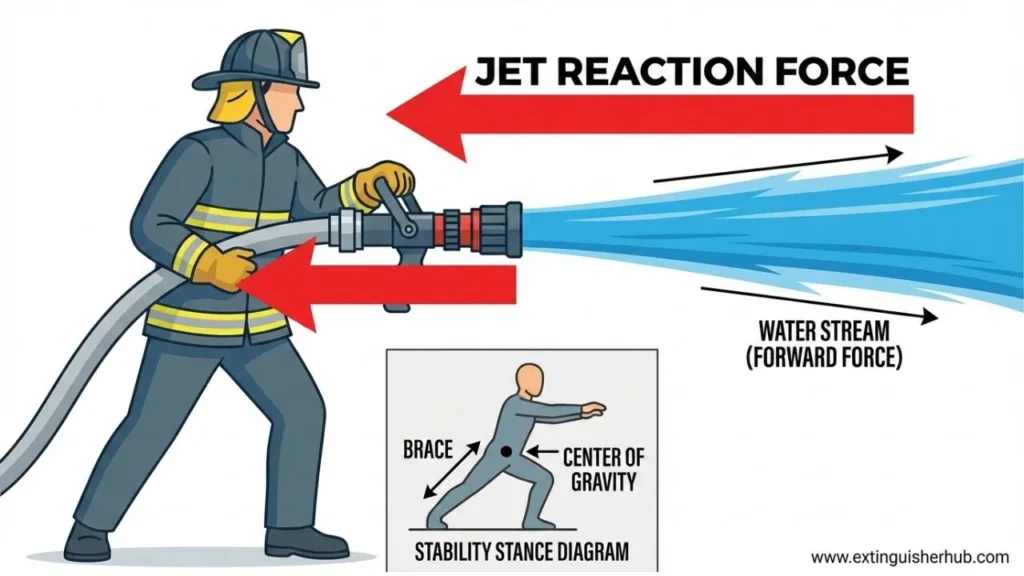

Recoil Pressure (Jet Reaction Force) – Operator Safety
Recoil क्यों होता है?
Recoil pressure या Jet Reaction Force उस समय उत्पन्न होता है जब पानी high velocity से nozzle से बाहर निकलता है।
यह Newton’s Third Law पर आधारित है — “Every action has an equal and opposite reaction.”
जब पानी आगे की दिशा में force के साथ निकलता है, तो nozzle को पीछे की ओर उतनी ही प्रतिक्रिया (reaction force) मिलती है। इसी कारण operator को तेज झटका महसूस होता है।
NFPA (National Fire Protection Association) भी fire stream reaction force को operator safety का critical factor मानता है। अधिक जानकारी के लिए: NFPA Official Website
Safety Reaction Table
| Pressure | Reaction Level | Required Staff |
|---|---|---|
| 4 Bar | Low | 1 Person |
| 7 Bar | Medium | 2 Persons (Backup Required) |
| 10+ Bar | High | Ground Monitor Recommended |
Recoil कम कैसे करें?
• Backup man रखें: High pressure पर हमेशा second operator आवश्यक है।
• Correct stance अपनाएं: एक पैर आगे और एक पीछे रखकर balance बनाए रखें।
• Pressure regulation: Pump discharge pressure को नियंत्रित रखें।
• Ground monitor का उपयोग: 10+ bar pressure पर portable या fixed monitor सुरक्षित विकल्प है।
सही training और nozzle selection के बिना high-pressure firefighting खतरनाक हो सकती है।
सही Fire Fighting Nozzle कैसे चुनें? (Step-by-Step Guide)
Nozzle selection केवल diameter चुनने का मामला नहीं है — यह hydraulic calculation, pressure availability और system design compatibility का निर्णय है।
- 1️⃣ Application identify करें: क्या nozzle Fire Hydrant System , Hose Reel या Monitor के लिए है? Standpipe और hose connection design requirements NFPA 14 – Standard for Standpipe and Hose Systems में define किए गए हैं। इसलिए application clear होना सबसे पहला कदम है।
- 2️⃣ Required flow calculate करें: Hazard classification और protected area के अनुसार required LPM तय करें। Structure fire और flammable liquid fire में flow demand अलग होगी।
- 3️⃣ Available pressure check करें: Pump discharge pressure और actual nozzle pressure अलग हो सकते हैं। Hose friction loss और elevation difference को calculation में शामिल करें।
- 4️⃣ K-factor match करें: Nozzle का K-value pump capacity और required flow के अनुरूप होना चाहिए। गलत match होने पर या तो flow कम होगा या reaction force बढ़ेगा।
- 5️⃣ Recoil risk evaluate करें: High pressure (7 bar+) पर backup manpower और proper stance आवश्यक है। 10+ bar पर portable या fixed monitor बेहतर विकल्प है।
- 6️⃣ IS / NFPA compliance verify करें: Nozzle selection संबंधित standards और site-specific fire safety policy के अनुरूप होना चाहिए।
✔ सही selection का मतलब है balanced hydraulic performance + operator safety + compliance approval। ✔ Nozzle गलत हुआ तो पूरा system underperform करेगा।
Common Mistakes & Audit Checklist
Fire audit के दौरान nozzle related ये गलतियाँ बार-बार सामने आती हैं। छोटी लापरवाही बड़े hydraulic failure में बदल सकती है।
- Undersized nozzle selection: 63mm hydrant line में बहुत छोटा nozzle लगाने से pressure बढ़ता है, लेकिन effective flow कम हो जाता है — जिससे आग control नहीं होती।
- O-ring damage: कटे या घिसे हुए O-rings leakage और pressure drop का कारण बनते हैं।
- Fog nozzle का गलत use: सीधे jet penetration की जरूरत होने पर fog pattern इस्तेमाल करना deep seated fire में ineffective साबित हो सकता है।
- Maintenance ignore करना: Nozzle teeth jam होना, corrosion या internal blockage discharge pattern को प्रभावित करता है।
- Incorrect pressure testing: Nozzle pressure को hydrant outlet pressure समझ लेना — जबकि hose friction loss अलग से calculate करना जरूरी है।)
☐ Nozzle size hydrant line से match करता है
☐ K-factor calculation documented है
☐ O-ring condition verified है
☐ Flow test practical condition में किया गया है
☐ Pressure gauge calibrated है
☐ Operator recoil training documented है
Audit में केवल equipment मौजूद होना पर्याप्त नहीं है — hydraulic performance verify करना जरूरी है।
Maintenance & Testing Guidelines
Nozzle की performance केवल design पर नहीं, बल्कि नियमित inspection और testing पर भी निर्भर करती है। Fire audit में maintenance documentation एक महत्वपूर्ण compliance factor होता है।
- Visual inspection frequency: हर महीने visual check करें — corrosion, crack, dent या blockage की जांच करें।
- Thread & seal check: Coupling threads और O-ring seals को verify करें। Leakage pressure drop और unsafe recoil का कारण बन सकता है।
- Flow test interval: कम से कम साल में एक बार practical flow test करें। Test के दौरान hydrant system का pressure और actual discharge compare करें।)
- Hydraulic test practice: Hydrostatic test manufacturer recommendation और relevant standards के अनुसार करें। Guidance के लिए आप NFPA inspection & testing standards देख सकते हैं।
✔ Maintenance record maintain करना audit compliance और operator safety दोनों के लिए आवश्यक है। ✔ केवल equipment मौजूद होना पर्याप्त नहीं — documented performance proof जरूरी है।
Frequently Asked Questios
Fire fighting nozzle क्या होता है?
Fire fighting nozzle hose के अंत में लगाया जाने वाला उपकरण है जो पानी के flow को high velocity stream में बदलता है, जिससे आग तक reach, penetration और cooling effectiveness बढ़ती है।
Jet और Fog nozzle में क्या अंतर है?
Jet (solid stream) nozzle लंबी दूरी और deep penetration के लिए उपयोग होता है, जबकि fog nozzle पानी को fine droplets में फैलाकर cooling और smoke control में मदद करता है।
Nozzle का K-factor क्या बताता है?
K-factor यह बताता है कि किसी निश्चित pressure पर nozzle कितना flow (LPM) देगा। Flow की गणना Q = K × √P से की जाती है।
High pressure पर nozzle पकड़ना खतरनाक क्यों हो सकता है?
High pressure discharge से recoil (jet reaction force) उत्पन्न होता है, जो operator को पीछे की ओर धक्का देता है। 7 bar से ऊपर backup man रखना सुरक्षित practice है।
Fire hydrant system के लिए कौन सा nozzle सही है?
Hydrant system में nozzle का चयन required flow, available pressure और application type (jet/fog/monitor) के अनुसार किया जाता है। Selection से पहले hydraulic calculation जरूरी है।
Nozzle का maintenance कितनी बार करना चाहिए?
कम से कम monthly visual inspection और साल में एक बार flow test करना चाहिए। O-ring, thread condition और discharge pattern नियमित रूप से check करना आवश्यक है।
Final Thoughts – सही Nozzle ही असली फर्क बनाता है
Nozzle सिर्फ पाइप का अंतिम हिस्सा नहीं है — यह पूरा firefighting performance control करने वाला hydraulic tool है।
गलत nozzle selection, गलत K-factor या improper pressure matching पूरे fire protection system को ineffective बना सकता है।
✔ सही K-factor
✔ सही operating pressure
✔ trained operator handling
इन तीनों का संतुलन ही effective fire control सुनिश्चित करता है।
यदि आप अपने system की hydraulic capacity बेहतर समझना चाहते हैं,
तो यह भी पढ़ें:
👉
Fire Pump Working & Selection Guide
सही nozzle का चुनाव equipment knowledge नहीं — यह engineering decision है।
Trusted Sources & Technical References
इस गाइड में दिए गए technical concepts और hydraulic calculations निम्नलिखित recognized standards और technical references पर आधारित हैं:
- NFPA 1964 – Spray Nozzles: Nozzle performance, discharge characteristics और reaction force parameters के लिए। NFPA Official Website
- NFPA 14 – Standpipe Systems: Standpipe और hose connection design requirements के लिए।
- IS 903 – Branch Pipe Standard (India): भारत में branch pipe specifications और material requirements के लिए। Bureau of Indian Standards (BIS)
- Manufacturer Technical Datasheets: K-factor, rated pressure, discharge curve और operating limits verify करने के लिए।
✔ Practical field application में हमेशा relevant standard + manufacturer data को cross-verify करना चाहिए। ✔ Fire safety engineering में compliance और hydraulic accuracy दोनों समान रूप से महत्वपूर्ण हैं।
