Fire Hydrant Valve: Types, Parts, Working, Installation & IS 5290 / IS 3844 Guide in Hindi

Types of Fire Hydrant Valve

Fire Hydrant Valves विभिन्न प्रकार के होते हैं और प्रत्येक Valve का उपयोग Building Design, Fire Risk, Water Pressure तथा Fire Hydrant System की आवश्यकता के अनुसार किया जाता है। सही प्रकार का Hydrant Valve चुनना Fire Emergency के दौरान प्रभावी Water Supply, तेज़ Firefighting Response और System Reliability सुनिश्चित करने के लिए अत्यंत महत्वपूर्ण है। भारत में Internal Fire Hydrant Systems में सबसे अधिक Landing Valves का उपयोग किया जाता है, जबकि Outdoor Fire Protection के लिए External तथा Pillar Hydrants अधिक प्रचलित हैं।

नीचे Fire Hydrant Valves को दो प्रमुख श्रेणियों में समझाया गया है—पहला Installation Location के आधार पर और दूसरा Valve Design के आधार पर। इससे सही Valve Selection करना आसान हो जाता है।

Classification by Installation Location

Fire Hydrant Valves को सबसे पहले उनके Installation Location के आधार पर वर्गीकृत किया जाता है। किसी Building, Industrial Facility या Public Infrastructure में Valve कहाँ लगाया जाएगा, उसी के अनुसार उसका Design, Water Outlet और उपयोग निर्धारित होता है।

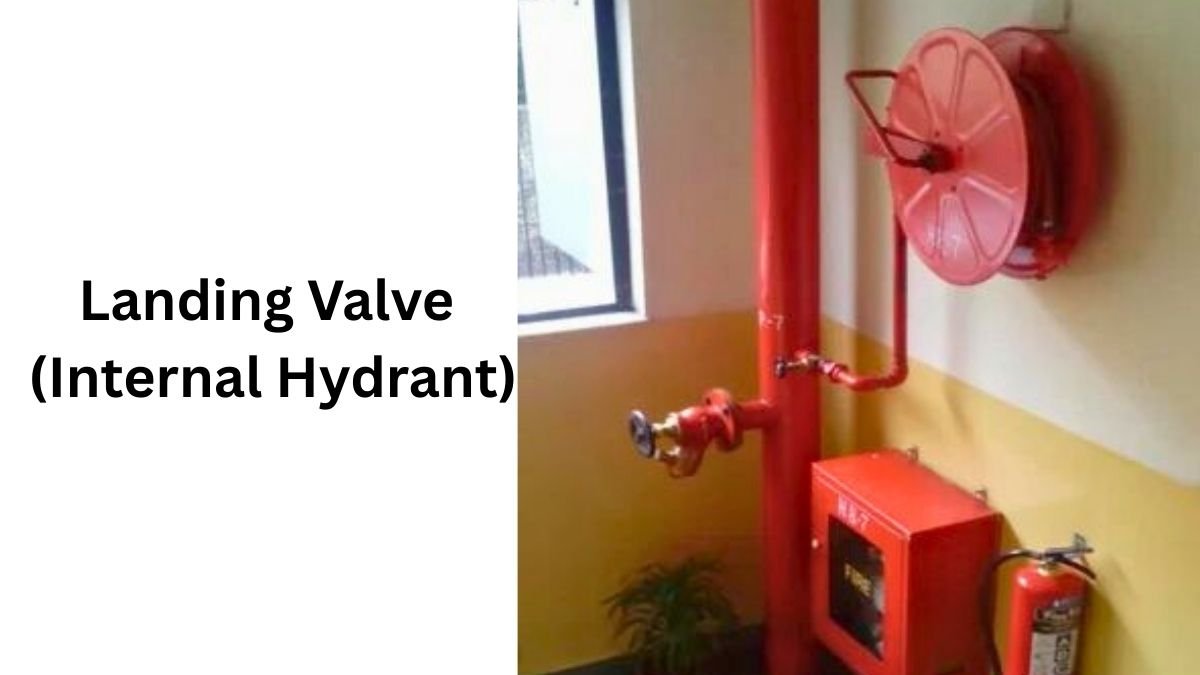

1. Landing Valve (Internal Fire Hydrant)

Landing Valve Internal Fire Hydrant System का सबसे सामान्य Valve है। इसे Building के प्रत्येक Floor पर Wet Riser या Downcomer System से जोड़ा जाता है ताकि Firefighters Fire Hose को तुरंत Connect कर सकें। Commercial Buildings, High-Rise Towers, Hospitals, Hotels और Industrial Buildings में यही Valve सबसे अधिक उपयोग किया जाता है।

Landing Valve का मुख्य कार्य High Pressure Water को नियंत्रित तरीके से Fire Hose तक पहुँचाना है। नियमित Inspection, Smooth Valve Operation और Leakage Check इसकी विश्वसनीयता बनाए रखने के लिए आवश्यक हैं।

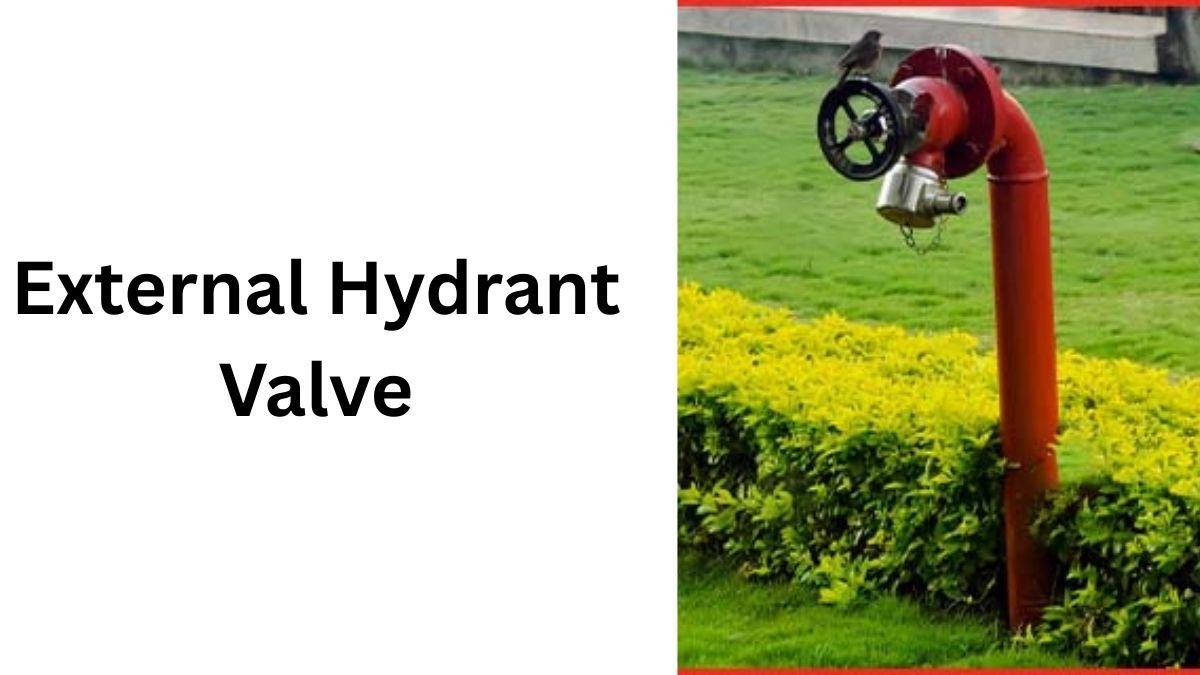

2. External Hydrant Valve

External Hydrant Valve Building के बाहर स्थापित Fire Hydrant Network का हिस्सा होता है। इसका उपयोग बड़े Industrial Plants, Warehouses, Refineries, Power Plants तथा Commercial Campuses में किया जाता है जहाँ Fire Brigade को Open Area से Firefighting करनी होती है।

External Hydrant Valve सामान्यतः Underground Fire Water Pipeline से जुड़ा होता है और Emergency के दौरान लगातार Water Supply उपलब्ध कराता है। इसका Installation हमेशा ऐसे स्थान पर किया जाता है जहाँ Fire Vehicles आसानी से पहुँच सकें।

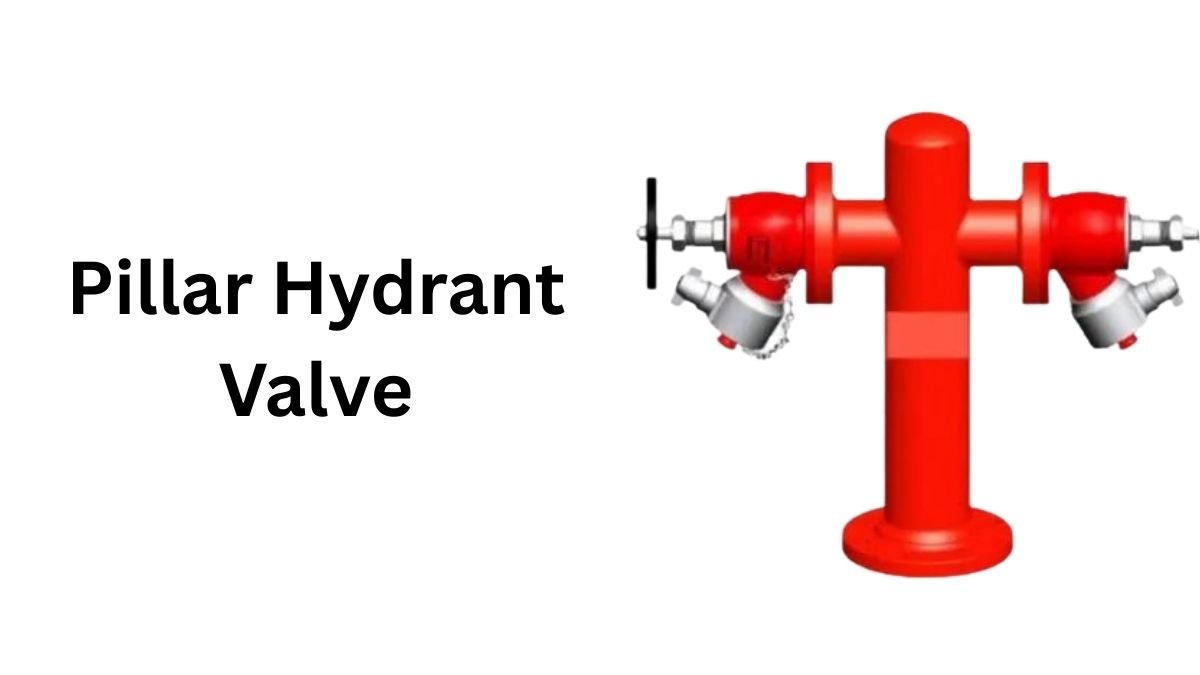

3. Pillar Fire Hydrant

Pillar Fire Hydrant एक Above Ground Fire Hydrant होता है जो सामान्यतः Municipal Water Network, Industrial Campuses तथा बड़े खुले क्षेत्रों में लगाया जाता है। यह Fire Brigade को बिना Building के अंदर प्रवेश किए सीधे Water Supply उपलब्ध कराता है।

Pillar Hydrants में सामान्यतः Single या Double Outlet उपलब्ध होते हैं और इनका उपयोग बड़े Fire Incidents के दौरान अधिक Water Demand को पूरा करने के लिए किया जाता है।

Classification by Valve Design

Fire Hydrant Valves को उनके Valve Design, Water Outlet Configuration तथा Firefighting Requirement के आधार पर भी वर्गीकृत किया जाता है। सही Valve Design का चयन Building Occupancy, Water Demand, Fire Risk तथा Fire Hydrant System के Hydraulic Design पर निर्भर करता है।

4. Single Headed Hydrant Valve

Single Headed Hydrant Valve सबसे अधिक उपयोग किया जाने वाला Fire Hydrant Valve है। इसमें एक Water Outlet होता है, जिससे एक समय में एक Fire Hose Connect की जा सकती है। Commercial Buildings, Residential Towers, Hospitals, Schools तथा सामान्य Industrial Buildings में यही Valve सबसे अधिक लगाया जाता है।

यह Valve कम Maintenance, आसान Operation तथा विश्वसनीय Water Flow के कारण अधिकांश Internal Fire Hydrant Systems के लिए उपयुक्त माना जाता है। नियमित Functional Testing और Leakage Inspection इसकी कार्यक्षमता बनाए रखने के लिए आवश्यक हैं।

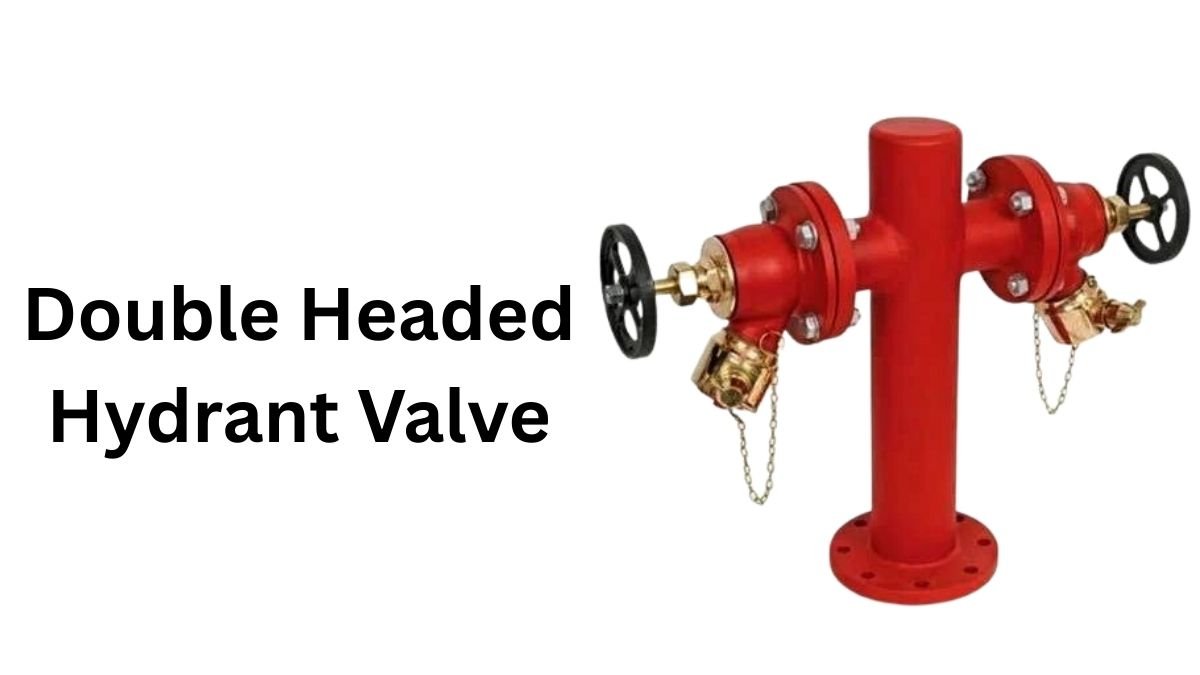

5. Double Headed Hydrant Valve

Double Headed Hydrant Valve में दो Water Outlets होते हैं, जिससे एक साथ दो Fire Hoses जोड़ी जा सकती हैं। यह अधिक Water Demand वाले Industrial Plants, Oil & Gas Facilities, Power Stations, Warehouses तथा Large Commercial Complexes में उपयोग किया जाता है।

जब Fire Emergency के दौरान अधिक Water Flow की आवश्यकता होती है, तब Double Headed Valve अधिक प्रभावी सिद्ध होता है। हालांकि इसका उपयोग हमेशा System Design तथा Hydraulic Requirement के अनुसार ही किया जाना चाहिए।

6. Oblique Type Landing Valve

Oblique Type Landing Valve का Outlet लगभग 45° के कोण (Oblique Angle) पर बनाया जाता है, जिससे Fire Hose को तेजी से Connect करना आसान हो जाता है। यह Design Hose Kinking को कम करने तथा Water Flow को अधिक Smooth बनाए रखने में सहायता करता है।

आज अधिकांश आधुनिक Buildings तथा Industrial Fire Protection Systems में Oblique Type Landing Valve का व्यापक उपयोग किया जाता है क्योंकि यह संचालन में सुविधाजनक, टिकाऊ तथा Maintenance Friendly माना जाता है।

Fire Hydrant Valve Parts & Components Explained

Fire Hydrant Valve कई महत्वपूर्ण Components से मिलकर बना होता है, जो High-Pressure Water Flow को नियंत्रित करने, Leakage रोकने तथा Fire Emergency के दौरान विश्वसनीय Operation सुनिश्चित करने का कार्य करते हैं। प्रत्येक Part का अपना अलग कार्य होता है और उसकी Material Quality Valve की मजबूती, Corrosion Resistance तथा Service Life को प्रभावित करती है।

नीचे दी गई Table में एक सामान्य Landing Valve के प्रमुख Parts, उनके कार्य (Function), निर्माण सामग्री (Material) तथा संबंधित Specifications को सरल भाषा में समझाया गया है। यह जानकारी Fire Safety Engineers, Maintenance Teams, Buyers तथा Inspectors सभी के लिए उपयोगी है।

Most Critical Fire Hydrant Valve Components

• Valve Body: पूरे Valve का मुख्य संरचनात्मक भाग, जो High Pressure Water को सुरक्षित रूप से संभालता है।
• Stem: Handwheel की गति को Valve Disc तक पहुँचाकर Valve को खोलने और बंद करने का कार्य करता है।
• Disc Washer: Valve बंद होने पर Leak-Proof Sealing सुनिश्चित करता है।
• Gland Packing: Stem के आसपास Water Leakage रोकता है और Smooth Operation बनाए रखता है।
• Instantaneous Coupling: Fire Hose को तेजी से जोड़ने और हटाने की सुविधा देता है।
• Handwheel: Firefighter या Operator द्वारा Valve को Manual रूप से Operate करने के लिए उपयोग किया जाता है।

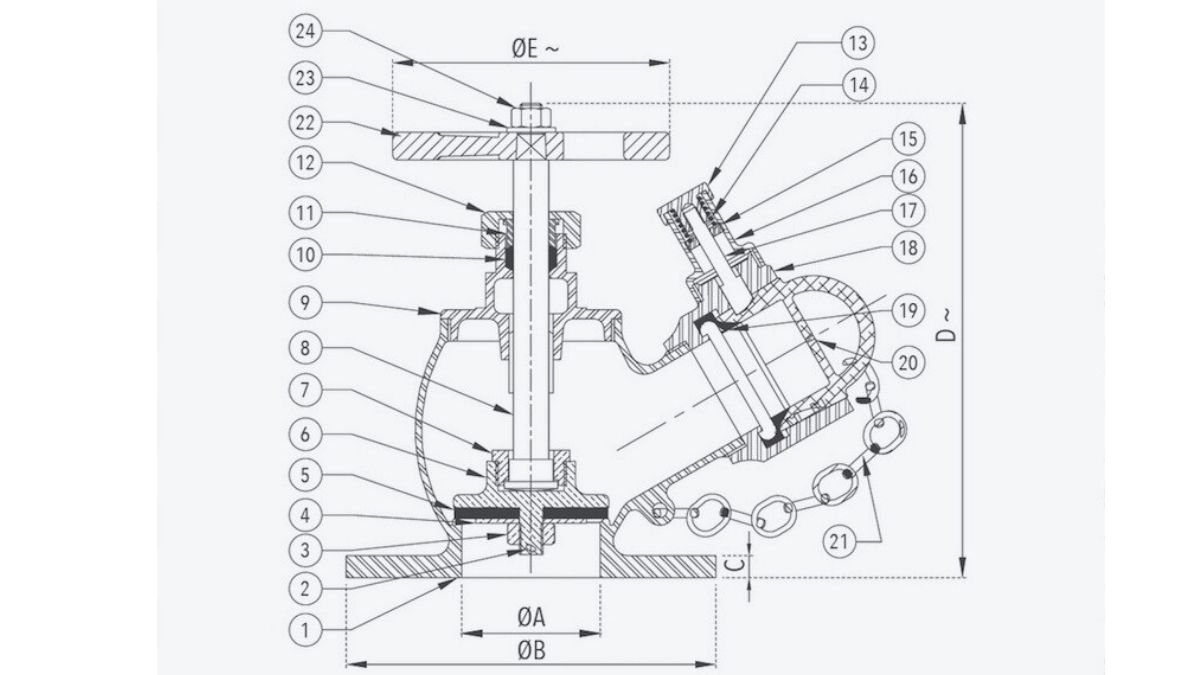

ऊपर दी गई technical drawing एक Fire hydrant valve को दिखाती है जो fire hydrant systems में commonly use होता है। इसमें handwheel, stem, disc, bonnet, gland packing और अन्य key components clearly label किए गए हैं।

How Does a Fire Hydrant Valve Work? (Working Principle)

Fire Hydrant Valve का मुख्य कार्य Fire Emergency के दौरान High-Pressure Water को सुरक्षित रूप से Fire Hose तक पहुँचाना है। जब Fire Pump चालू होता है, तो पानी Pipeline Network के माध्यम से Hydrant Valve तक पहुँचता है। Firefighter Valve खोलकर Fire Hose जोड़ता है और Branch Pipe/Nozzle के माध्यम से पानी सीधे आग पर छोड़ा जाता है। नीचे दिया गया Flow Diagram इस पूरी प्रक्रिया को Step-by-Step दर्शाता है।

Step-by-Step Working of Fire Hydrant Valve

1. Water Source
   Dedicated Underground या Overhead Fire Water Tank में Fire Fighting के लिए पर्याप्त पानी संग्रहित रहता है।
2. Fire Pump Starts
   Fire Alarm, Pressure Drop या Manual Start होने पर Electric, Diesel अथवा Jockey Pump पानी को High Pressure में Pressurize करता है।
3. Pipeline Network
   Pressurized Water Main Pipeline एवं Riser Network के माध्यम से Building या Plant के सभी Hydrant Points तक पहुँचता है।
4. Fire Hydrant Valve Opens
   Firefighter Hydrant Valve का Handwheel घुमाकर Valve खोलता है जिससे Water Outlet सक्रिय हो जाता है।
5. Fire Hose Connection
   Instantaneous Coupling द्वारा Fire Hose को Valve Outlet से जोड़ा जाता है।
6. Water Discharge Through Nozzle
   Branch Pipe एवं Nozzle के माध्यम से High Velocity Water Jet आग पर छोड़ी जाती है जिससे Fire को नियंत्रित किया जाता है।

Indian Standards & BIS Certification for Fire Hydrant Valve

Fire Hydrant Valve किसी भी Fire Protection System का एक महत्वपूर्ण Safety Component है। इसकी गुणवत्ता, प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए भारत में Bureau of Indian Standards (BIS) द्वारा विभिन्न Indian Standards प्रकाशित किए गए हैं। सही Standard के अनुसार निर्मित एवं BIS Requirements का पालन करने वाले Fire Hydrant Valves ही Fire Emergency के दौरान सुरक्षित और प्रभावी प्रदर्शन करने में सक्षम होते हैं।

Why BIS Standards are Important?

BIS Standards यह सुनिश्चित करते हैं कि Fire Hydrant Valve निर्धारित Pressure सहन कर सके, Leakage न हो, Fire Hose के साथ सही प्रकार से Connect हो तथा Fire Emergency के दौरान सुरक्षित रूप से कार्य करे। Standard के अनुरूप निर्मित Valve की Performance, Durability तथा Reliability सामान्य उत्पादों की तुलना में अधिक होती है।

How to Identify a Genuine BIS Certified Fire Hydrant Valve?

• ✔ Valve पर संबंधित Indian Standard Number अंकित होना चाहिए।
• ✔ Manufacturer की पहचान एवं Product Marking स्पष्ट होनी चाहिए।
• ✔ Pressure Rating एवं Valve Size स्पष्ट रूप से अंकित होना चाहिए।
• ✔ Product के साथ आवश्यक Test Certificate या Quality Documents उपलब्ध होने चाहिए।
• ✔ अधिकृत एवं विश्वसनीय Manufacturer या Supplier से ही Fire Hydrant Valve खरीदें।

Compliance with NBC 2016

Commercial Buildings, High-Rise Buildings, Industrial Plants तथा अन्य Fire Risk Occupancies में Fire Hydrant Systems का Design, Installation एवं Maintenance NBC 2016 Part 4 (Fire & Life Safety) तथा संबंधित BIS Standards के अनुरूप किया जाना चाहिए। इससे Fire Fighting Operations अधिक प्रभावी तथा सुरक्षित बनते हैं।

यदि आप Fire Hydrant System के Installation Requirements के बारे में विस्तार से जानना चाहते हैं, तो हमाराFire Hydrant System Guideभी पढ़ सकते हैं।

Official References: Bureau of Indian Standards (BIS) | National Building Code of India (NBC 2016)

Installation & Maintenance of Fire Hydrant Valve (IS 3844 Guide)

Fire Hydrant Valve की Performance केवल उसकी Quality पर निर्भर नहीं करती, बल्कि सही Installation, Pressure Testing, Periodic Inspection तथा Preventive Maintenance पर भी निर्भर करती है। यदि Valve गलत Location पर लगाया गया हो, पर्याप्त Water Pressure उपलब्ध न हो या नियमित Testing न की जाए, तो Emergency के समय पूरा Fire Hydrant System प्रभावित हो सकता है। भारत में Fire Hydrant Installation एवं Maintenance मुख्यतः IS 3844 तथा NBC 2016 Part 4 के अनुसार किया जाता है।

1. Fire Hydrant Valve Installation Process

Fire Hydrant Valve को ऐसी Location पर Install किया जाता है जहाँ Fire Brigade या Trained Fire Team आसानी से पहुँच सके। सामान्यतः Landing Valves Staircase Landing, Fire Shaft, Refuge Area तथा प्रत्येक Floor के Hydrant Point पर लगाए जाते हैं, जबकि External Hydrant Valves Building Periphery एवं Road Side Fire Access Area में लगाए जाते हैं।

Installation के समय Valve का Centre Height, Outlet Direction, Accessibility, Mechanical Protection तथा Hose Connection के लिए पर्याप्त Clearance सुनिश्चित किया जाता है ताकि Emergency के दौरान Fire Hose तुरंत Connect की जा सके।

2. Pressure Testing After Installation

Installation पूर्ण होने के बाद सम्पूर्ण Hydrant Pipeline एवं Valve Assembly का Hydrostatic Pressure Test किया जाता है। इस Test का उद्देश्य Leakage, Loose Joint, Valve Defect तथा Pressure Loss की पहचान करना होता है। यदि Pressure Test सफल रहता है तभी पूरा Fire Hydrant Network Commission किया जाता है।

3. Periodic Inspection & Maintenance

Fire Hydrant Valve की नियमित Inspection करने से Corrosion, Leakage, Seized Handwheel, Damaged Outlet, Missing Blank Cap तथा Gland Leakage जैसी समस्याओं का समय रहते पता चल जाता है। प्रत्येक Valve को निर्धारित अंतराल पर Operate करके उसकी Functional Condition Verify करनी चाहिए।

• Valve Opening एवं Closing Operation Check करें।
• Leakage एवं Gland Packing Inspect करें।
• Blank Cap एवं Chain की स्थिति जाँचें।
• Outlet Thread एवं Instantaneous Coupling साफ रखें।
• Corrosion एवं Paint Condition निरीक्षण करें।
• Hydrant Pressure एवं Water Flow Verify करें।
• Maintenance Record एवं Test Log Update करें।

4. Common Installation Mistakes

• Valve के सामने Permanent Obstruction होना।
• Incorrect Installation Height।
• Insufficient Water Pressure।
• Hydrostatic Pressure Test न करना।
• Corroded या Damaged Valve का उपयोग।
• Periodic Maintenance एवं Fire Drill न करना।

HSN Code & GST Rate of Fire Hydrant Valve (India)

यदि आप Fire Hydrant Valve खरीदते, बेचते, Import-Export करते या GST Invoice बनाते हैं, तो उसका सही HSN Code और GST Rate जानना आवश्यक है। सही Classification से GST Return, Billing, Tender Documents तथा Government Audit के दौरान किसी प्रकार की समस्या नहीं आती।

Applicable HSN Code of Fire Hydrant Valve

भारत में सामान्यतः Fire Hydrant Valve को HSN Code 84818020 के अंतर्गत वर्गीकृत किया जाता है। यह Chapter 84 के अंतर्गत आने वाले Industrial Valves, Cocks, Taps एवं Similar Appliances की Category में शामिल है। अधिकांश Manufacturers एवं Suppliers इसी HSN Code का उपयोग GST Invoice तथा Supply Documents में करते हैं।

GST Rate on Fire Hydrant Valve

सामान्य परिस्थितियों में Fire Hydrant Valve पर 18% GST लागू होता है। हालांकि Government समय-समय पर GST Notifications जारी करती रहती है, इसलिए Bulk Purchase या Government Tender के समय नवीनतम CBIC Notification अवश्य Verify करें।

Invoice & GST Compliance Checklist

• GST Invoice में HSN Code सही लिखें।
• Applicable GST Rate स्पष्ट उल्लेख करें।
• Product Description में Fire Hydrant Valve लिखें।
• Manufacturer एवं ISI Details उपलब्ध हों।
• Purchase Records एवं Tax Invoice सुरक्षित रखें।

Related Fire Safety Tax Guide

यदि आप अन्य Fire Safety Equipment के HSN Codes भी जानना चाहते हैं, तो हमारा विस्तृत Guide पढ़ें—Fire Extinguisher HSN Code & GST Guide

Cost of Fire Hydrant Valve in India (2026 Price Guide)

यदि आप Fire Hydrant Valve खरीदने की योजना बना रहे हैं, तो उसकी कीमत Valve Type, Material, Pressure Rating, Size, ISI Certification तथा Manufacturer के अनुसार अलग-अलग हो सकती है। Industrial Projects, Commercial Buildings तथा Government Tenders में हमेशा BIS Standards के अनुरूप प्रमाणित (Certified) Fire Hydrant Valves का उपयोग करने की सलाह दी जाती है।

Factors Affecting Fire Hydrant Valve Price

• Valve Material (Gun Metal, Stainless Steel, Cast Iron)
• Pressure Rating एवं Working Pressure
• Outlet Size (63 mm, 75 mm आदि)
• BIS/ISI Certification एवं Manufacturer
• Single Headed या Double Headed Design
• Project Quantity एवं Bulk Purchase

Buying Checklist

• ✔ BIS/ISI Certified Product चुनें।
• ✔ Material एवं Pressure Rating Verify करें।
• ✔ Outlet Size Existing Hydrant System से Match करें।
• ✔ Manufacturer Warranty अवश्य देखें।
• ✔ Installation एवं Spare Parts Availability सुनिश्चित करें।

यदि आप Fire Safety Equipment के HSN Code एवं GST Classification के बारे में जानना चाहते हैं, तो हमाराFire Extinguisher HSN Code & GST Guideभी पढ़ सकते हैं।

Difference Between Fire Hydrant and Sprinkler System

Fire safety systems कई तरह के होते हैं, लेकिन सबसे common हैं Fire Hydrant Valve based systems और sprinkler systems। दोनों का मकसद एक ही है—आग को control करना—but इनका काम करने का तरीका, activation method और coverage काफी अलग होता है। नीचे हमने इन दोनों systems का एक आसान comparison दिया है ताकि आप अपनी site के लिए सही system चुन सकें।

अगर आप sprinkler system से जुड़ी fire extinguishing technologies में भी interested हैं, तो यह पोस्ट जरूर देखें: 👉 ABC Type Fire Extinguisher Guide यह automatic fire suppression के लिए सबसे versatile और widely used extinguisher है।

Benefits of Using a Fire Hydrant Valve

Fire Hydrant Valve किसी भी Fire Protection System का एक महत्वपूर्ण घटक है। इसका मुख्य उद्देश्य Fire Emergency के दौरान Firefighters को High-Pressure Water की तेज़ और विश्वसनीय आपूर्ति उपलब्ध कराना है। सही प्रकार का Hydrant Valve न केवल Fire Fighting Operations को अधिक प्रभावी बनाता है, बल्कि Property Damage, Downtime तथा Life Risk को भी कम करने में सहायता करता है।

1. Rapid Water Supply During Fire Emergencies

Fire Hydrant Valve आग लगने की स्थिति में Fire Hose को तुरंत High-Pressure Water उपलब्ध कराता है। इससे Fire Brigade या Trained Fire Team प्रारंभिक चरण में ही आग पर नियंत्रण पाने का प्रयास कर सकती है, जिससे Fire Spread होने का खतरा कम हो जाता है।

2. Reliable Water Flow Control

Hydrant Valve Water Flow को सुरक्षित और नियंत्रित तरीके से संचालित करता है। Firefighters आवश्यकता के अनुसार Valve को खोल या बंद कर Water Discharge को नियंत्रित कर सकते हैं, जिससे Fire Fighting अधिक प्रभावी होती है।

3. Strong, Durable & Long Service Life

अच्छी गुणवत्ता वाले Fire Hydrant Valves सामान्यतः Gun Metal, Stainless Steel या Cast Iron जैसे मजबूत Materials से बनाए जाते हैं। यदि नियमित Inspection एवं Preventive Maintenance किया जाए, तो ये कई वर्षों तक विश्वसनीय रूप से कार्य कर सकते हैं।

4. Easy Fire Hose Connection

Hydrant Valve में उपलब्ध Instantaneous Coupling Fire Hose को कुछ ही सेकंड में जोड़ने की सुविधा देती है। इससे Emergency Response Time कम होता है और Firefighters बिना देरी के Fire Fighting शुरू कर सकते हैं।

5. Supports Compliance with Fire Safety Standards

उचित Specification वाले Fire Hydrant Valves का उपयोग IS 3844, NBC 2016 Part 4 तथा स्थानीय Fire Authority की आवश्यकताओं का पालन करने में सहायता करता है। यह Commercial Buildings, Industrial Plants तथा High-Rise Buildings के लिए विशेष रूप से महत्वपूर्ण है।

6. Low Maintenance & High Reliability

नियमित Inspection, Valve Operation Test तथा Preventive Maintenance के साथ Fire Hydrant Valve लंबे समय तक विश्वसनीय रूप से कार्य करता है। समय पर Maintenance करने से Leakage, Corrosion और Valve Failure जैसी समस्याओं की संभावना भी कम हो जाती है।

Fire Hydrant System के अन्य Components के बारे में अधिक जानने के लिए हमारा Fire Hose Guide और Fire Pump Capacity Calculation Guide भी पढ़ सकते हैं।

Lessons Learned from Major Fire Incidents

भारत में कई बड़ी Fire Incidents की जांच रिपोर्टों में यह पाया गया है कि Fire Hydrant System की उपलब्धता, पर्याप्त Water Pressure तथा नियमित Maintenance आग पर शीघ्र नियंत्रण पाने में महत्वपूर्ण भूमिका निभाते हैं। वहीं जिन भवनों में Hydrant System सही स्थिति में नहीं था, वहाँ Fire Fighting Operations अधिक कठिन हो गए।

1. Importance of Regular Maintenance

कई Fire Safety Audits में यह पाया गया है कि Valve Seizure, Corrosion, Leakage, Damaged Blank Cap तथा Low Water Pressure जैसी समस्याएँ नियमित Inspection न होने के कारण उत्पन्न होती हैं। इसलिए केवल Installation पर्याप्त नहीं है, बल्कि समय-समय पर Functional Testing भी आवश्यक है।

2. Water Pressure is Critical

Fire Hydrant Valve तभी प्रभावी होता है जब Hydrant Pump पर्याप्त Pressure एवं Flow उपलब्ध कराए। यदि Pump Capacity, Water Tank या Distribution Network सही प्रकार से कार्य नहीं कर रहे हों, तो Fire Brigade को अपेक्षित Water Supply नहीं मिल पाती।

3. Accessibility Saves Valuable Time

Hydrant Valve के सामने किसी प्रकार का Obstruction, Parked Vehicle, Storage Material या Locked Cabinet होने से Emergency Response में देरी हो सकती है। इसलिए प्रत्येक Fire Hydrant Point तक तत्काल पहुँच संभव होनी चाहिए।

4. Fire Drill & Inspection Records

Regular Fire Drill, Pressure Testing, Valve Operation Test तथा Maintenance Records किसी भी Fire Protection System की विश्वसनीयता बढ़ाते हैं। Industrial Plants, Commercial Buildings तथा High-Rise Buildings में इन Records का Audit के दौरान विशेष महत्व होता है।
